REAR LIGHT for 1/14 Tamiya RC Truck
テールランプ

  1. 14truck.com
  2. Handmade Accessories Catalog
    ハンドメイドパーツ カタログ
  3. Rear Light
    テールランプ
■ 価格は1個、2500円(JPY)(別途送料クリックポスト164円)です。

■ 材質は、本体がアルミ、レンズはアクリルです。

■ 受注生産となります。

■ ストップライトのLED(レッド)は内臓、ウインカーやバックライトのLEDは付属しますが抵抗等は繋いでおりませんので、抵抗やCRDで必ず電流制限をして点灯させて下さい。
(抵抗やCRDは付属いたしません。)

■ 説明書は付属しておりません。
取り付けには加工、配線が必要な上級者向けの改造パーツになります。

■ ハンドメイドになりますので、製造過程での細かい傷、汚れ、接着剤はみだし等がある場合がございます。

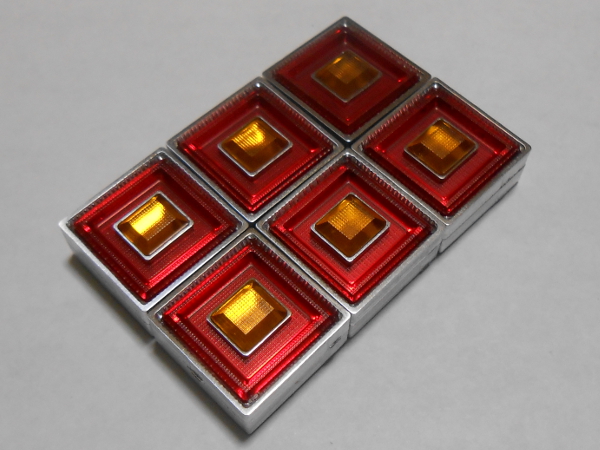

Square Rear Light
角テールランプ

●ブレーキライト(外側)は、赤のLEDを直列に2個で2列(並列)の合計4個接続して内蔵しています。(赤コードがプラス、黒コードがマイナス)

=== SMD LED(レッド) ===
・IF:20mA
・VF:1.8~2.1V

●ウインカーライトまたはバックライト(中心)は3mmLEDが付属いたします。
レンズがオレンジの場合はイエローのLEDのみ付属、レンズはがクリア又はイエローの場合はホワイトとイエローのLEDが付属します。

=== 3mm フラットトップ LED(イエロー) ===
・IF:20mA
・VF:1.8~2.2V

=== 3mm フラットトップ LED(ホワイト) ===
・IF:20mA
・VF:3.2~3.8V

LED抵抗値計算


Color

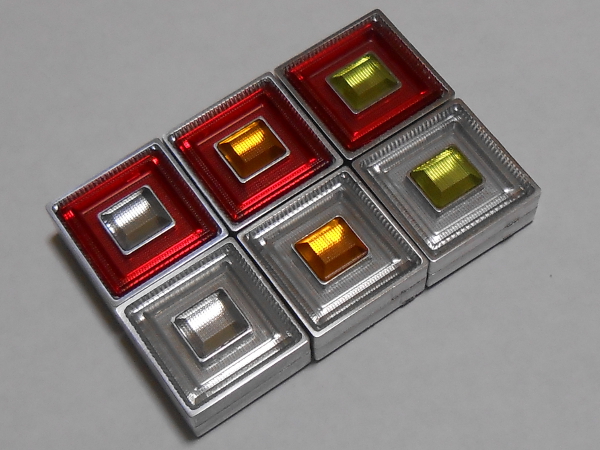

角テールライトのカラーバリエーション

Red/Clear
レッド/クリア
Red/Orange
レッド/オレンジ
Red/Yellow
レッド/イエロー
Clear/Clear
クリア/クリア
Clear/Orange
クリア/オレンジ
Clear/Yellow
クリア/イエロー

Size
角テールライトのサイズ

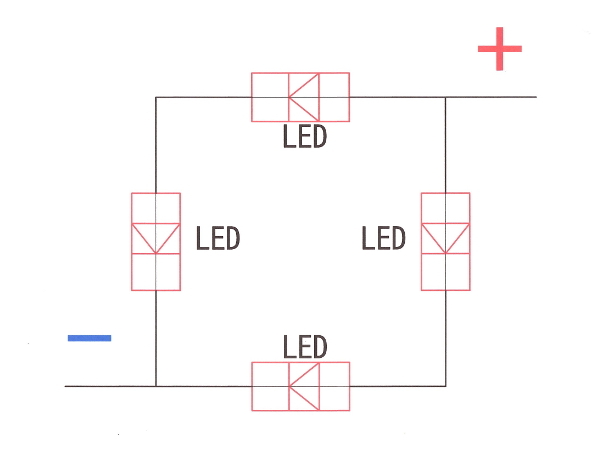

Red LED
角テールライトの内部構造

Kamion Rear Light
カミオンテールランプ

●ブレーキライト(外側)は、赤のLEDを直列に2個で2列(並列)の合計4個接続して内蔵しています。(赤コードがプラス、黒コードがマイナス)

=== SMD LED(レッド) ===
・IF:20mA
・VF:1.8~2.1V

●ウインカーライトまたはバックライト(中心)は3mmLEDが付属いたします。
レンズがオレンジの場合はイエローのLEDのみ付属、レンズはがクリア又はイエローの場合はホワイトとイエローのLEDが付属します。

=== 3mm フラットトップ LED(イエロー) ===
・IF:20mA
・VF:1.8~2.2V

=== 3mm フラットトップ LED(ホワイト) ===
・IF:20mA
・VF:3.2~3.8V

LED抵抗値計算


Color
カミオンテールライトのカラーバリエーション

Red/Clear
レッド/クリア
Red/Orange
レッド/オレンジ
Red/Yellow
レッド/イエロー
Clear/Clear
クリア/クリア
Clear/Orange
クリア/オレンジ
Clear/Yellow
クリア/イエロー

Size
カミオンテールライトのサイズ

Red LED
カミオンテールライトの内部構造

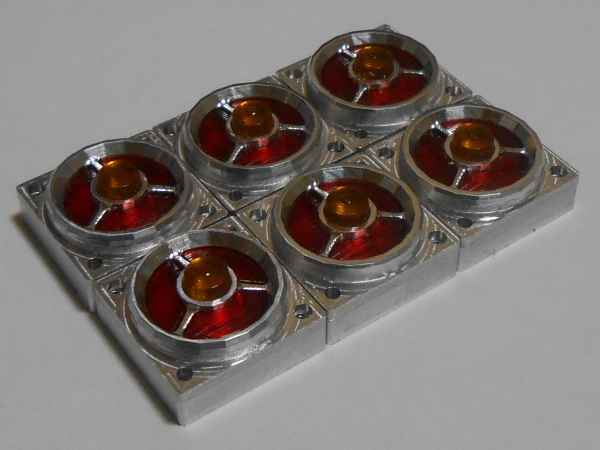

Yankee Rear Light
ヤンキーテールランプ

●ブレーキライト(外側)は、赤のLEDを直列に3個接続して内蔵しています。(赤コードがプラス、黒コードがマイナス)

=== SMD LED(レッド) ===
・IF:20mA
・VF:1.8~2.1V

●ウインカーライトまたはバックライト(中心)は3mmLEDが付属いたします。
レンズがオレンジの場合はイエローのLEDのみ付属、レンズはがクリア又はイエローの場合はホワイトとイエローのLEDが付属します。

=== 3mm フラットトップ LED(イエロー) ===
・IF:20mA
・VF:1.8~2.2V

=== 3mm フラットトップ LED(ホワイト) ===
・IF:20mA
・VF:3.2~3.8V

LED抵抗値計算


Color

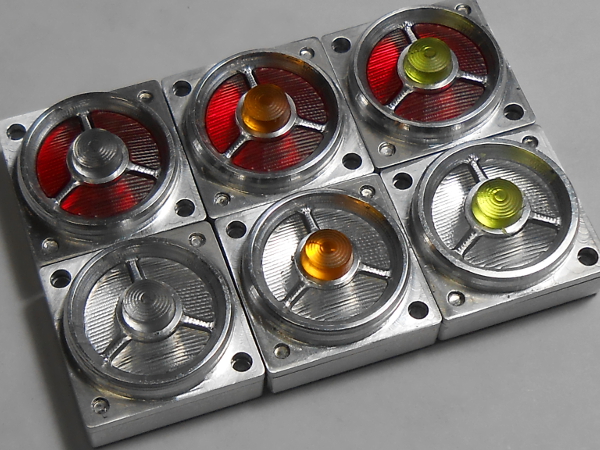

ヤンキーテールライトのカラーバリエーション

Red/Clear
レッド/クリア
Red/Orange
レッド/オレンジ
Red/Yellow
レッド/イエロー
Clear/Clear
クリア/クリア
Clear/Orange
クリア/オレンジ
Clear/Yellow
クリア/イエロー

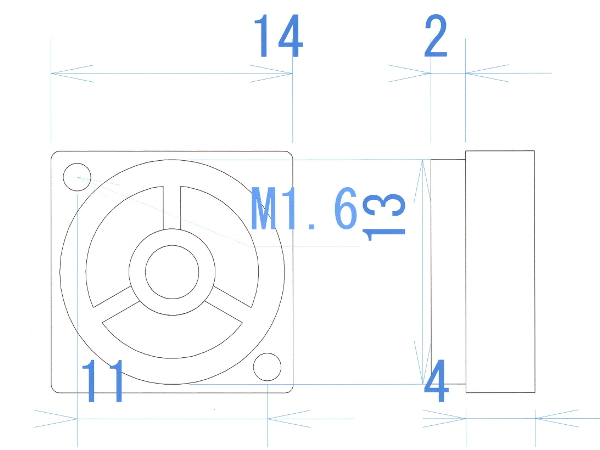

Size
ヤンキーテールライトのサイズ

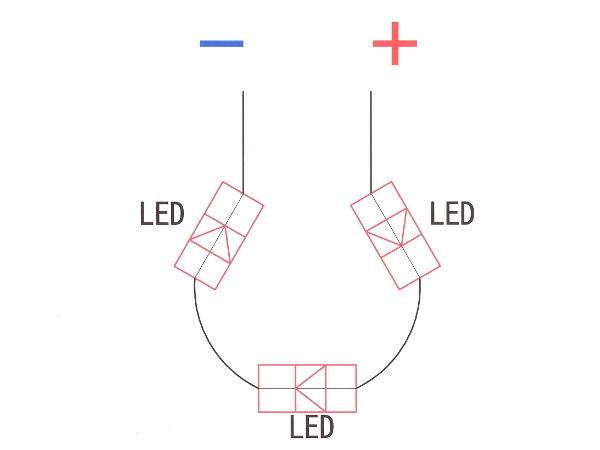

Red LED
ヤンキーテールライトの内部構造

Cherry Rear Light
チェリーテールランプ

●ブレーキライト(外側)は、赤のLEDを直列に2個接続して内蔵しています。(赤コードがプラス、黒コードがマイナス)

=== SMD LED(レッド) ===
・IF:20mA
・VF:1.8~2.1V

●ウインカーライトまたはバックライト(中心)は、平型(2mm x 5mm)LEDが付属いたします。
レンズがオレンジの場合はイエローのLEDのみ付属、レンズはがクリア又はイエローの場合はホワイトとイエローのLEDが付属します。

=== 平型(2mm x 5mm) LED(イエロー) ===
・IF:20mA
・VF:1.8~2.2V

=== 平型(2mm x 5mm) LED(ホワイト) ===
・IF:20mA
・VF:3.0~3.4V

LED抵抗値計算


Color
チェリーテールライトのカラーバリエーション

Red/Clear
レッド/クリア
Red/Orange
レッド/オレンジ
Red/Yellow
レッド/イエロー
Clear/Clear
クリア/クリア
Clear/Orange
クリア/オレンジ
Clear/Yellow
クリア/イエロー

Size
チェリーテールライトのサイズ

Red LED
チェリーテールライトの内部構造
