□ スカニアR620、スカニアR470をベースに製作してあります。 □ 他の車種の場合は、加工が必要な場合があるかもしれません。 □ ドライバー等が接触すると傷がつきますので必ずマスキング等で保護して作業してください。
トレーラーヘッド用10連テールボックス + 15mmリアバンパー取り付け方法
![](image/trailer_head_10_tail_box_bumper_manual_01.jpg)

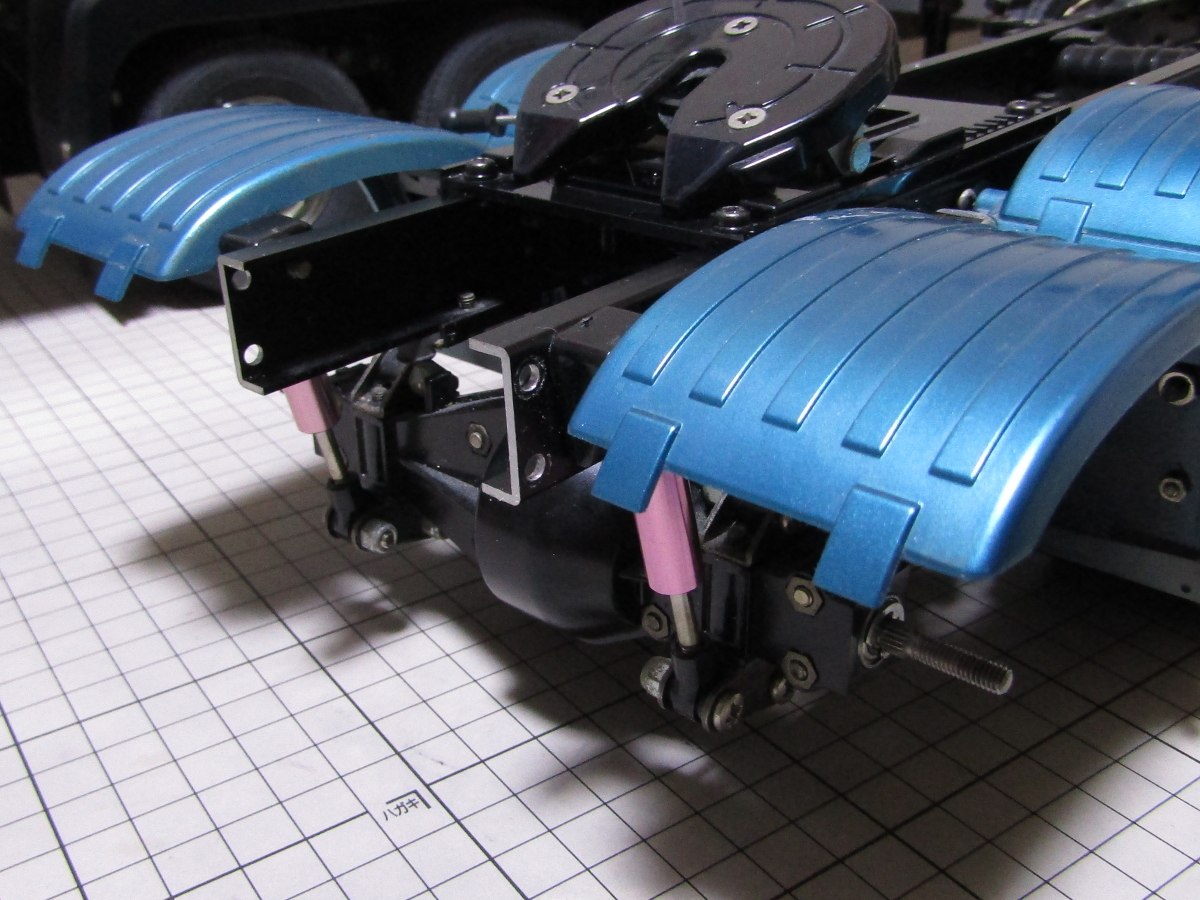

□ 後ろのタイヤホイールを外して、フェンダー、リアクロスメンバー等を外して画像のようにしてください。(スカニアR470の場合はフェンダーが一体なので全部はずしてください)
![](image/trailer_head_10_tail_box_bumper_manual_02.jpg)

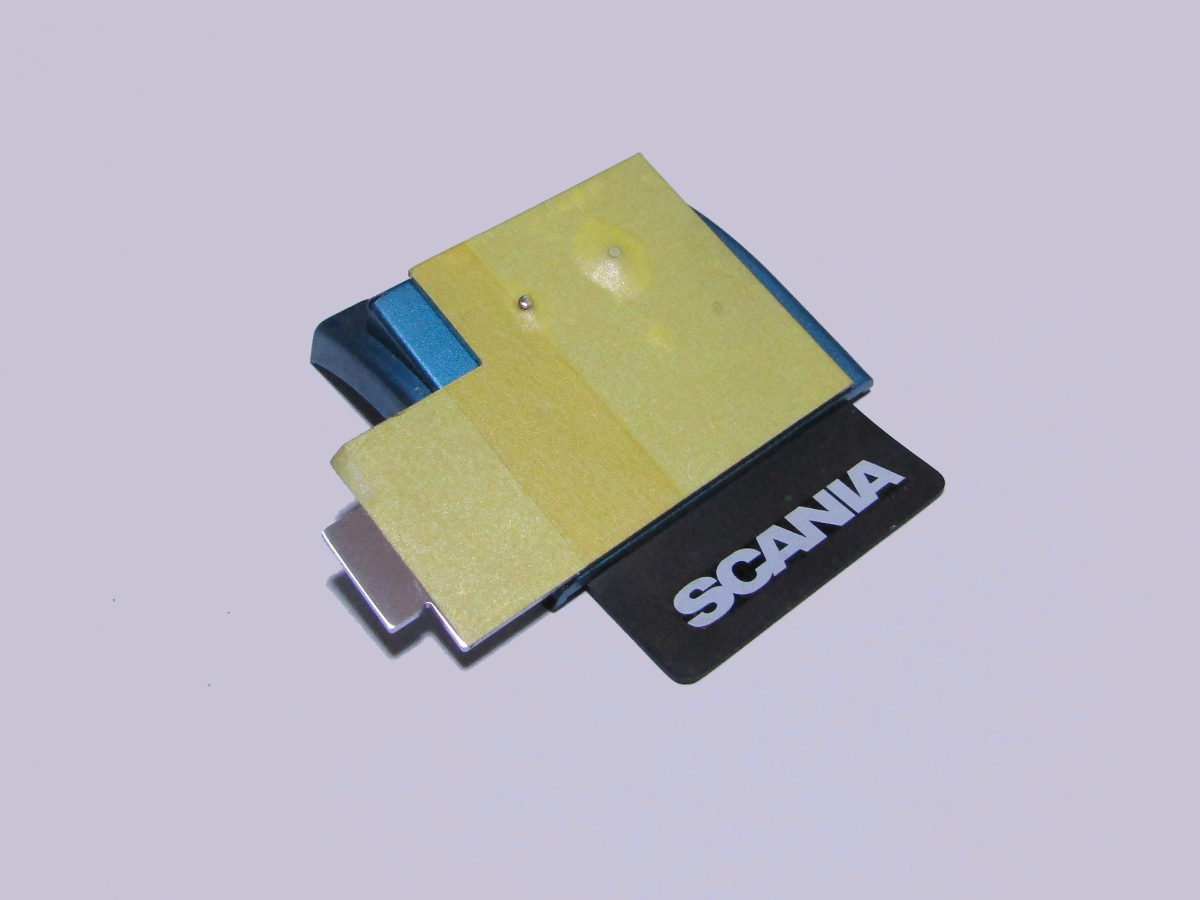

□ 外したフェンダー部分に商品付属のプレートを裏側から上の2個のビスで取り付けてください。 □ ビスの先は、はみ出さない方がの好ましいので、商品付属のスペーサーやワッシャー等で調整してください。 □ 左右製作してください。
![](image/trailer_head_10_tail_box_bumper_manual_03.jpg)

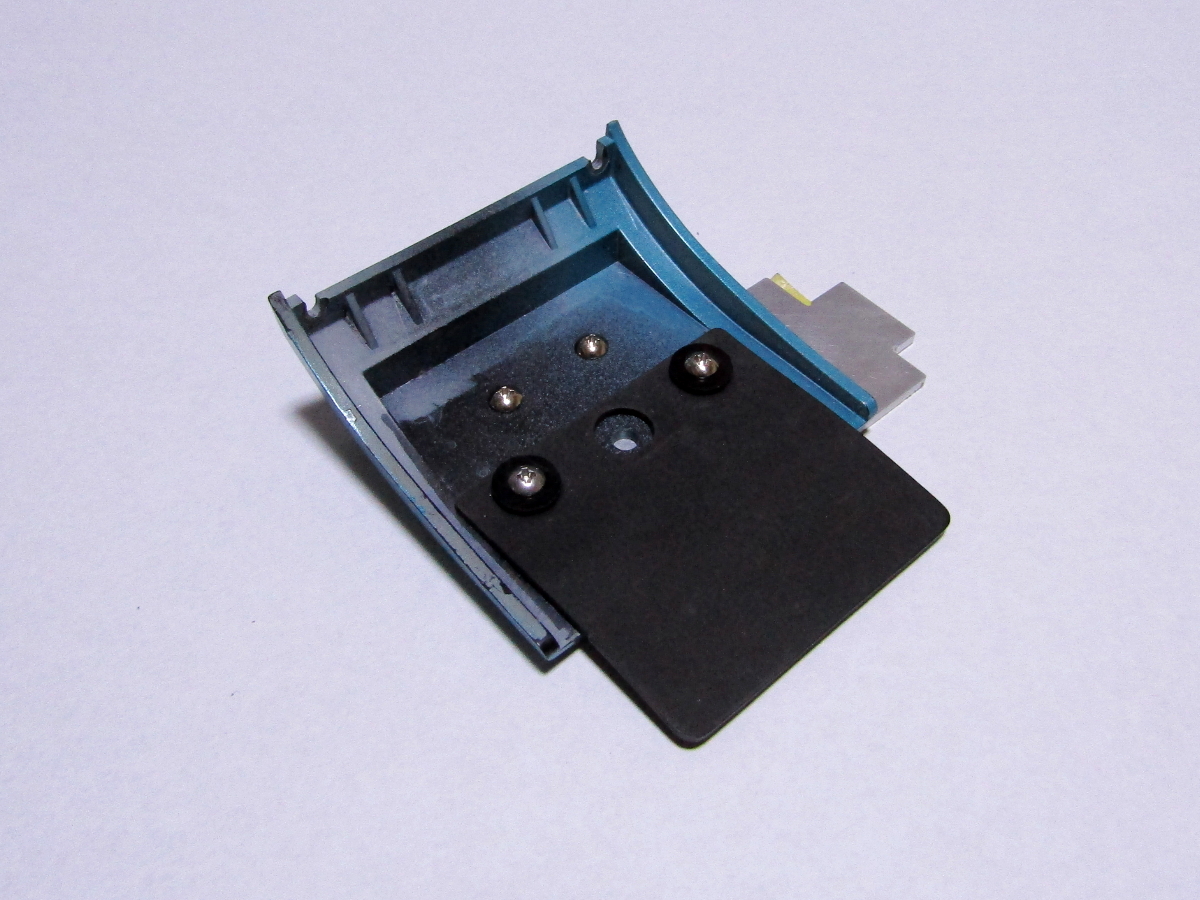

□ タミヤ純正泥除けを、商品付属のスペーサーを使用して下の2個のビスで取り付けてください。 □ 左右製作してください。
![](image/trailer_head_10_tail_box_bumper_manual_04.jpg)

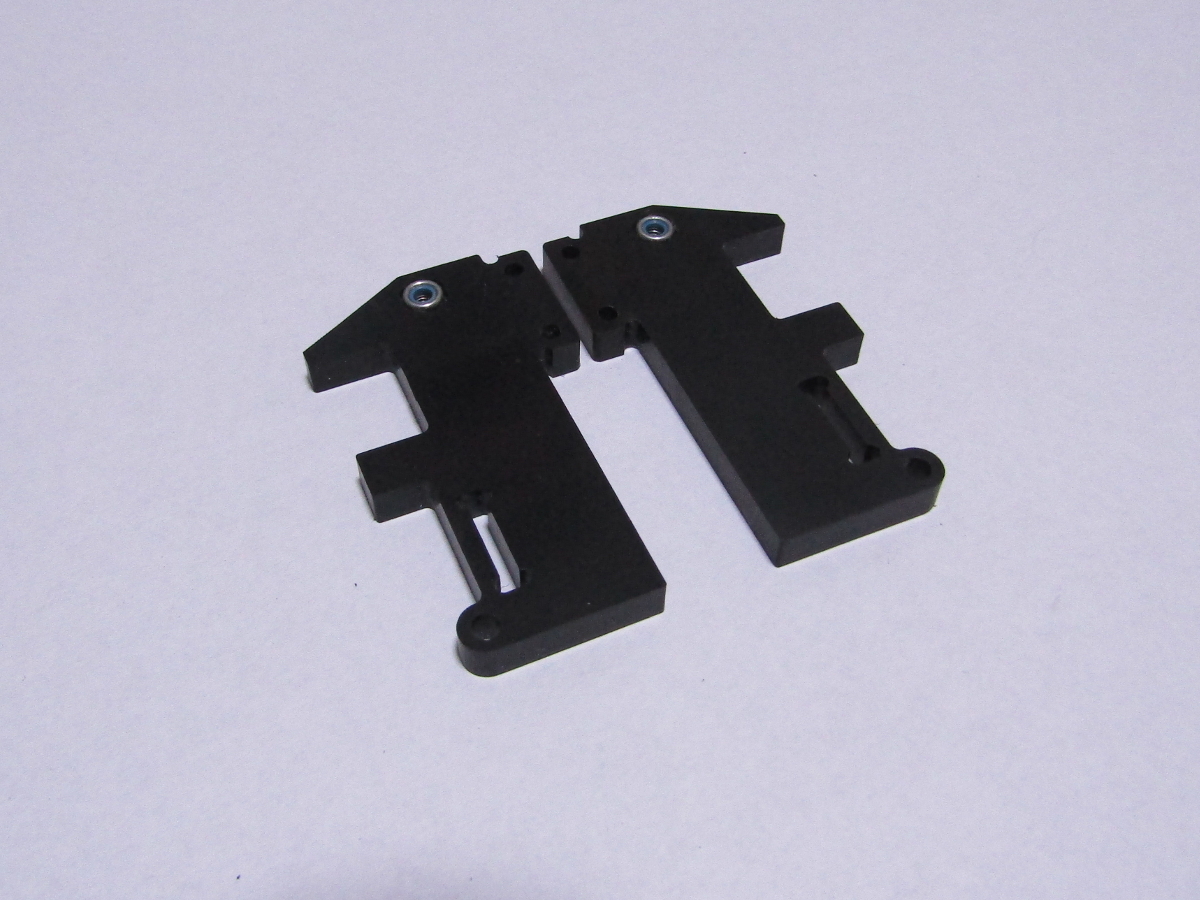

□ 商品付属の黒いパーツに、タミヤの3mmロックナットを入れてください。
![](image/trailer_head_10_tail_box_bumper_manual_05.jpg)

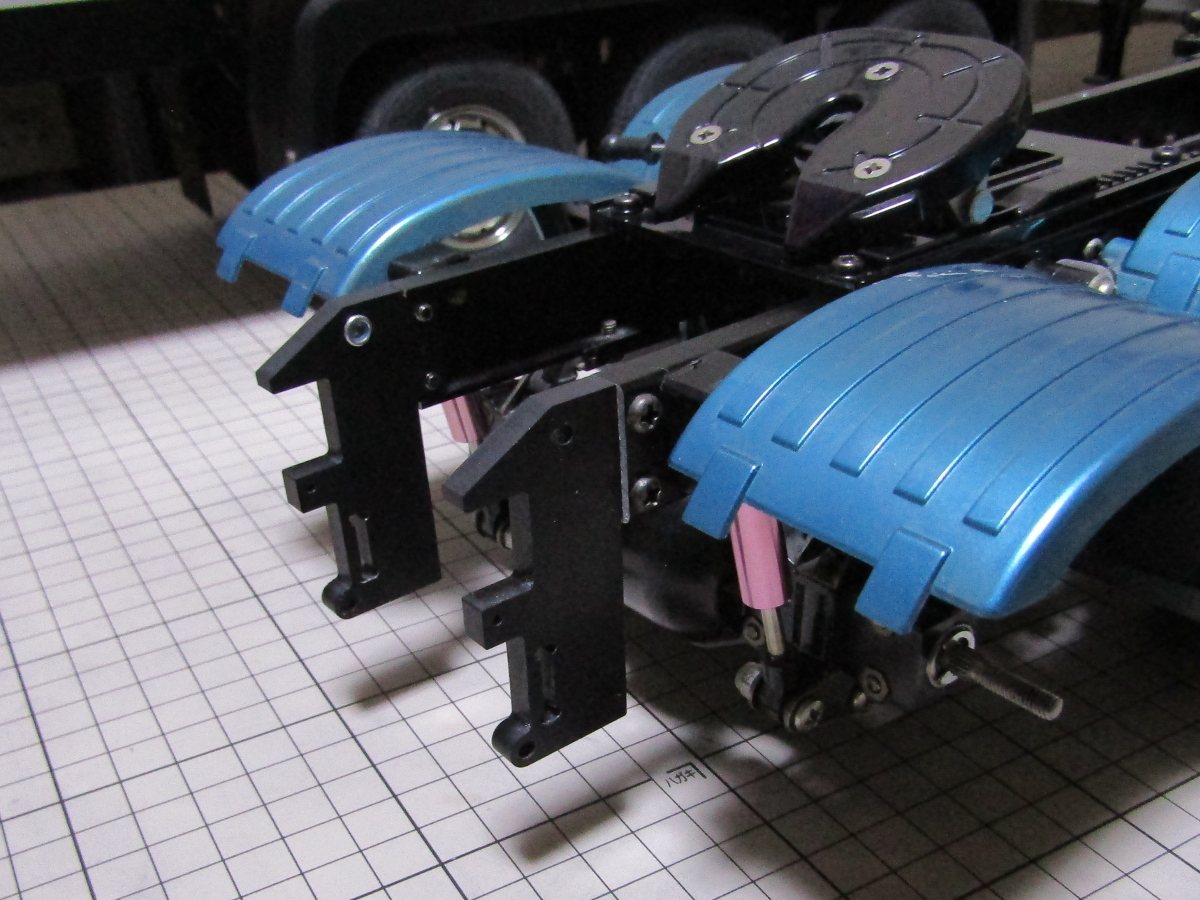

□ 黒いパーツをシャーシの取り付けてください。
![](image/trailer_head_10_tail_box_bumper_manual_11.jpg)
![](image/trailer_head_10_tail_box_bumper_manual_06.jpg)

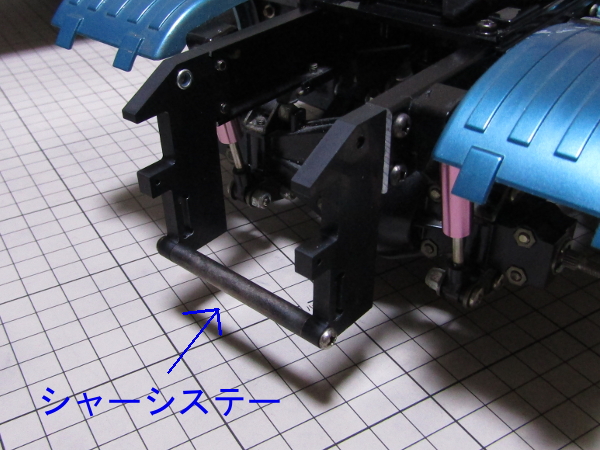

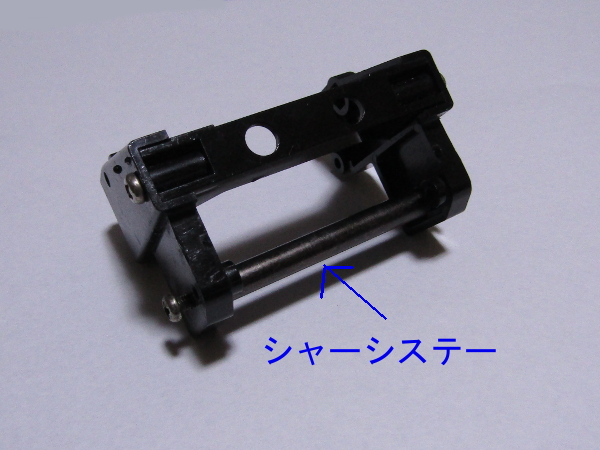

□ タミヤ純正シャーシステーを取り付けてください。
![](image/trailer_head_10_tail_box_bumper_manual_07.jpg)

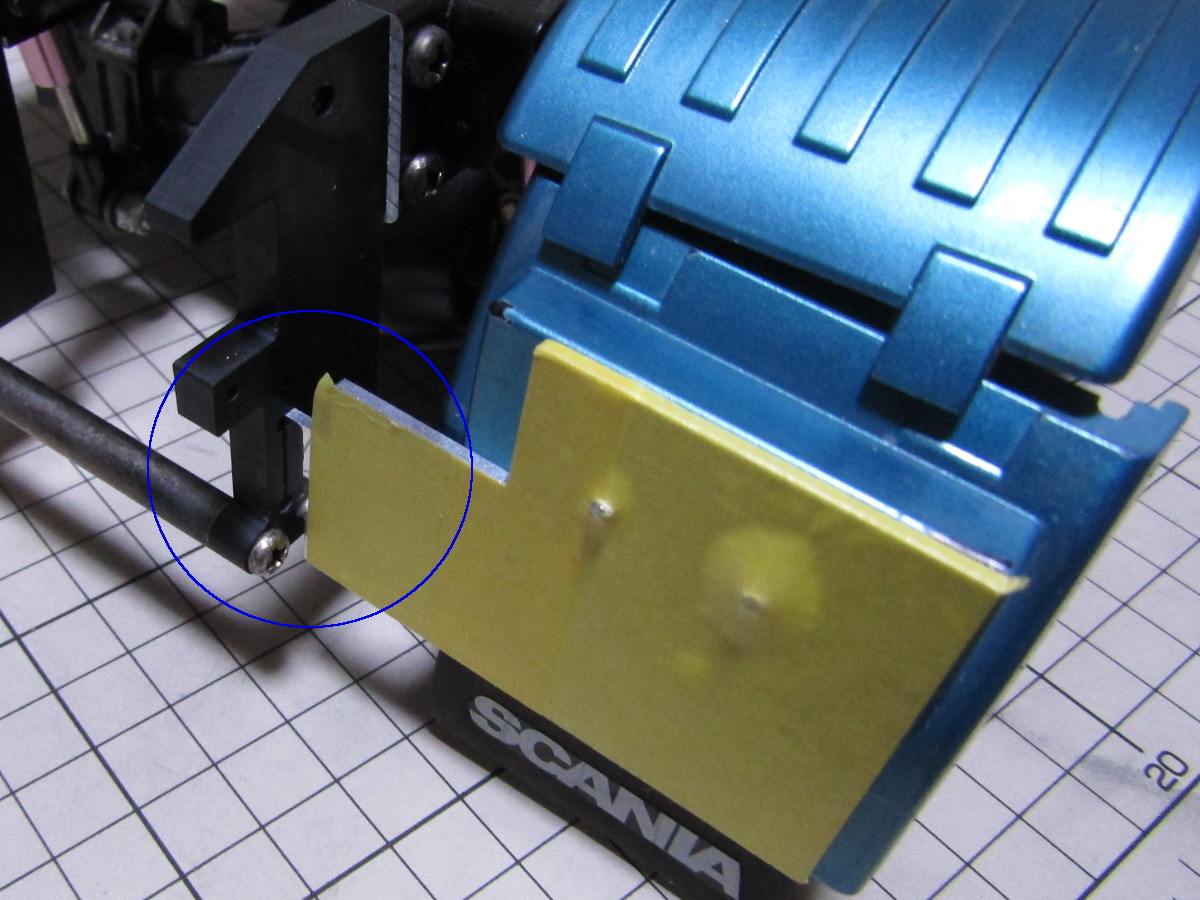

□ 黒いパーツに差し込むようにして、フェンダーを戻してください。
![](image/trailer_head_10_tail_box_bumper_manual_08.jpg)

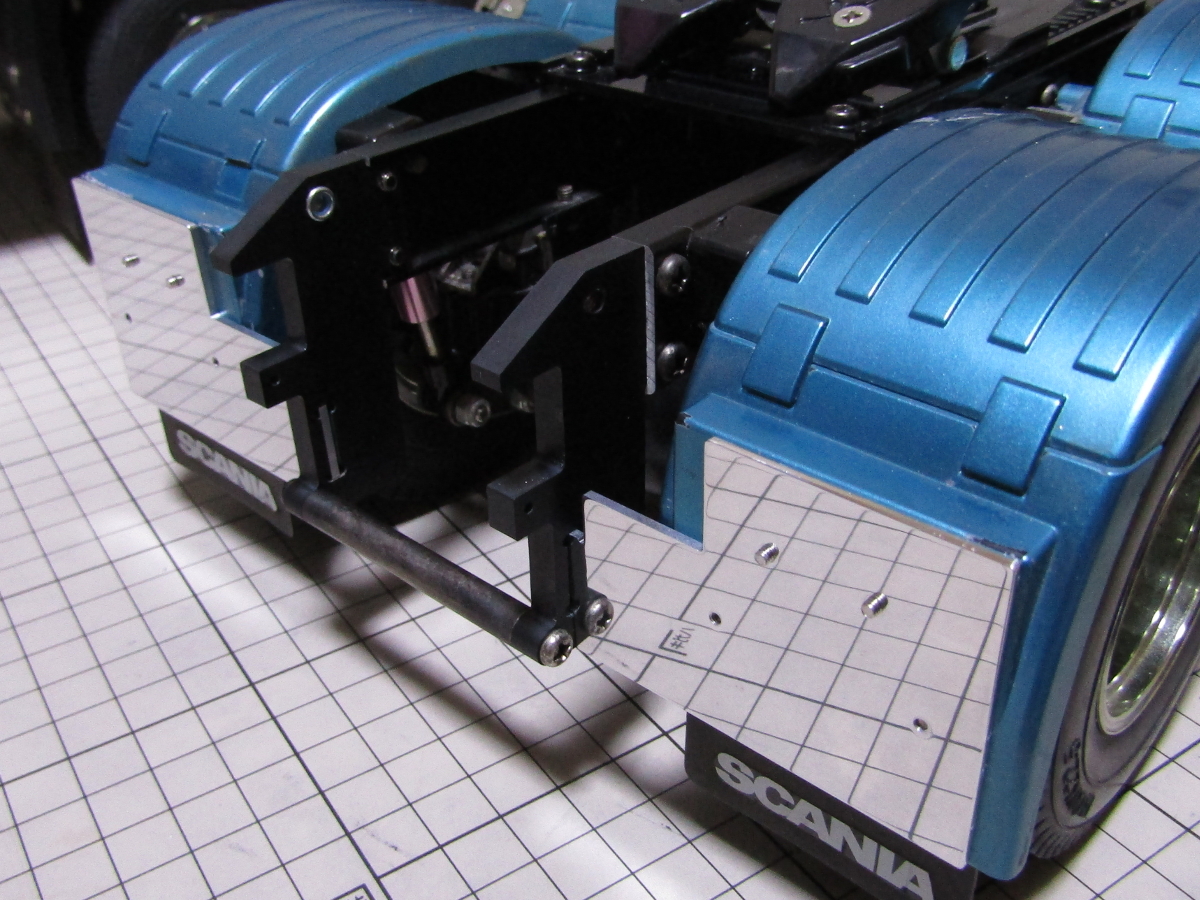

□ タイヤを戻して、マスキングを剥がしてください。
![](image/trailer_head_10_tail_box_bumper_manual_09.jpg)

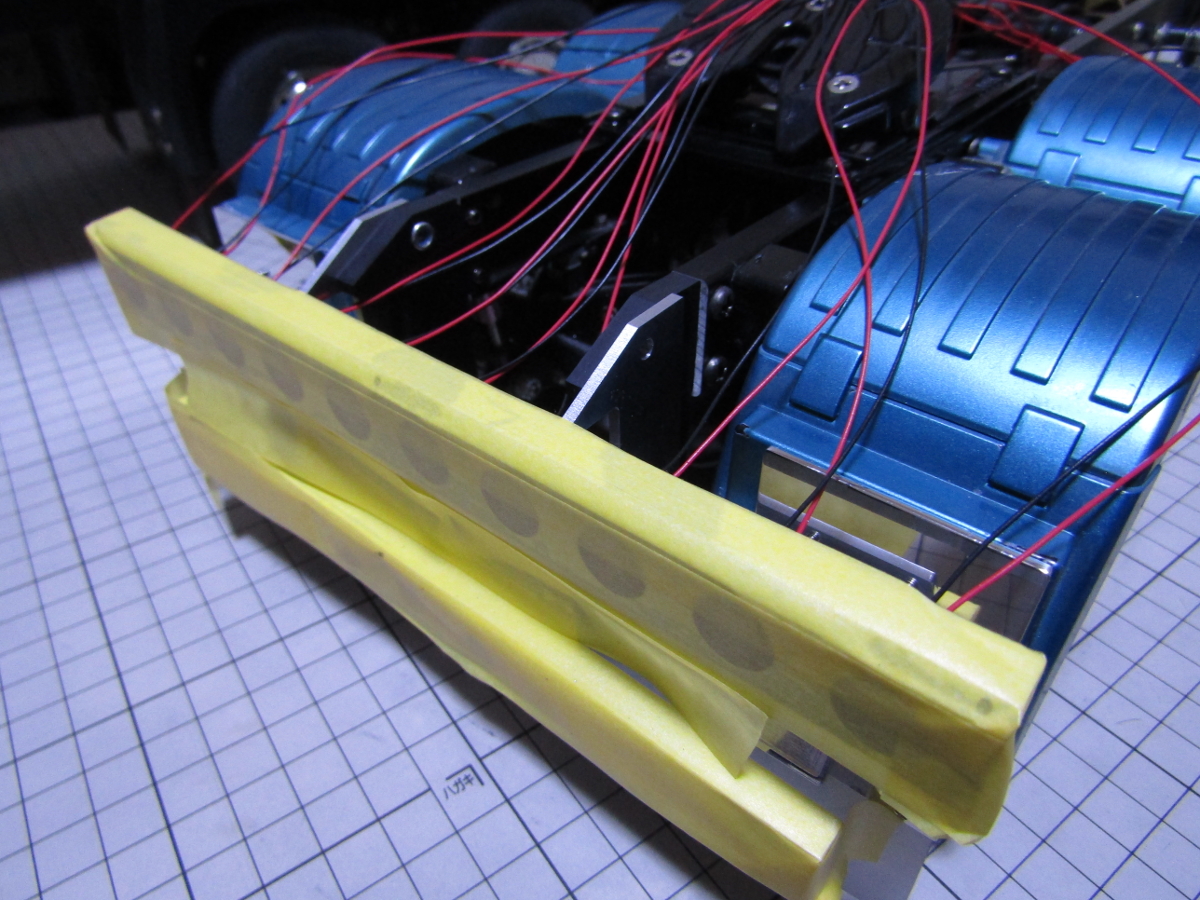

□ コードを挟まないように、商品を取り付けてください。
![](image/trailer_head_10_tail_box_bumper_manual_10.jpg)

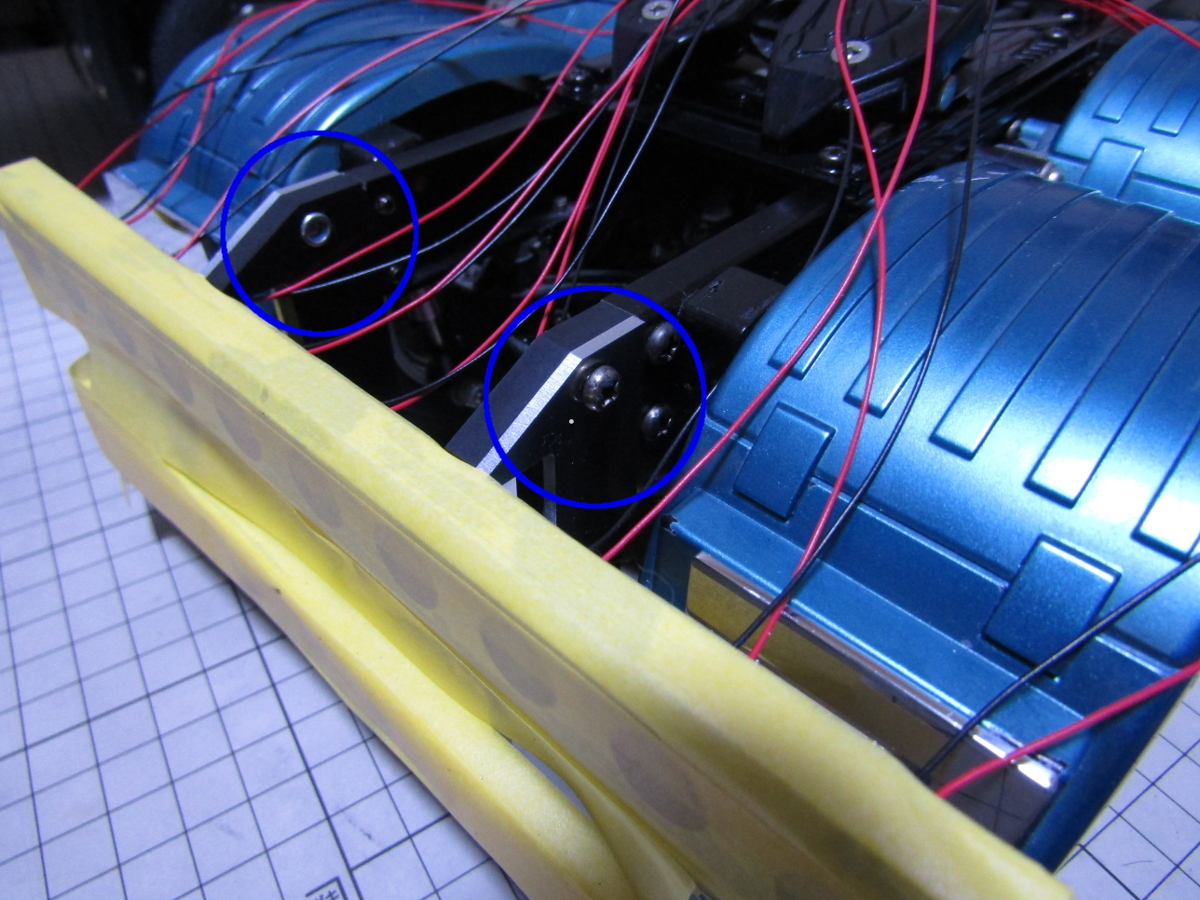

□ タミヤのビスで固定してください(スカニアR470の場合はサスペンションを一緒に固定してください)
